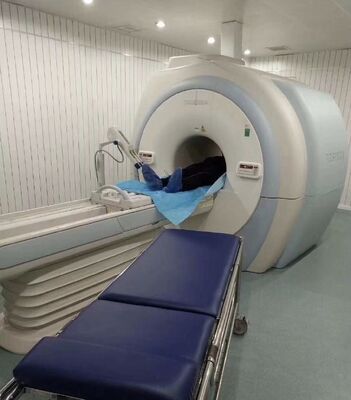

防水式折りたたむ式非磁気ストレッチャー 240 kg 最大負荷 MRI と医療用

RF 敏感エリア用静電防止 MRI ストレッチャーは、MRI の画質を妨げ、極端な場合には酸素が豊富な環境で火災の危険をもたらす現象である静電気放電 (ESD) を排除するように設計されています。 ESD は、静電気が機器の表面に蓄積し、接地された物体に突然放電するときに発生します。このストレッチャーは、フレームからキャスター、患者接触面に至るまで、あらゆる点で静電気の蓄積を防ぐように設計されています。

フレームは、表面抵抗率が 10⁹ オーム未満の ESD 対策ポリマーで包まれています。これは磨耗する可能性のあるコーティングではありません。それはポリマー材料のバルク特性です。このポリマーは耐衝撃性と耐薬品性も備えており、一般的な病院の消毒剤にさらされても大丈夫です。フレーム自体はアルミニウムであり、導電性がありますが、ポリマーラップがアルミニウムを絶縁しながら、アースへの制御された経路を提供します。ストレッチャーの表面に発生した静電気はキャスターに伝わり、そこから床に伝わります。

4 つのキャスターはすべて、表面抵抗率が 10⁶ オーム未満の導電性ゴムです。ゴムにはカーボンブラックが配合されており、スムーズな回転に必要な機械的特性を維持しながら導電性を提供します。キャスターは直径5インチでセラミックベアリングを使用しています。キャスターヨークは導電性コーティングを施したアルミニウム製です。各キャスターには、導電経路を遮断しないロック ブレーキが付いています。ブレーキ機構は導電性ポリマーとセラミックで作られています。

ストレッチャーのどこにも金属とプラスチックの摩擦点は存在しません。金属とプラスチックの摩擦は、2 つの材料がこすられると電子を交換するため、一般的な静電気の発生源です。すべての可動部品 (ヒンジ、キャスター スイベル、ブレーキ リンケージ) には、プラスチックとプラスチック、またはセラミックとプラスチックのインターフェイスが使用されています。プッシュハンドルは導電性ポリマー製で、内部に金属芯はありません。患者デッキは、滑り止め加工を施した一体型の導電性ポリマー成形品です。

プッシュハンドルにはアースストラップ取り付けポイントが含まれています。必要な施設では、ストレッチャーと建物の地面の間に柔軟な接地ストラップを接続できます。接続ポイントは、導電性ポリマーに埋め込まれた真鍮のスタッドです。アース ストラップには、スタッドに取り付ける真鍮のクリップが付いています。アース ストラップ自体 (オプションのアクセサリ) は、PVC ジャケットを備えた編組銅線でできており、非磁性です。ストラップの長さは 10 フィートで、MRI 室内を移動しながら担架を地面に固定することができます。

患者デッキも静電気防止加工が施されています。患者自身も、寝具や衣服に接触する動きによって静電気を発生させる可能性があります。デッキ表面は、不快感を引き起こすことなく静電気を患者から遠ざけるように設計されています。表面抵抗率は 10⁸ ～ 10¹⁰ オームで、急速な放電 (衝撃のように感じられる) を防ぐのに十分な高さですが、電荷の蓄積を防ぐのに十分な低さです。デッキはシームレスで耐流体性があり、滑り止めのためにわずかに凹凸のある表面を備えています。

このストレッチャーのテストには、最悪の条件下での静電荷の蓄積の測定が含まれます。独立した実験室テストでは、ストレッチャーをナイロン生地で 60 秒間こすり、その後静電気を測定しました。測定された最大充電量は 50 ボルトで、電子機器で ESD が懸念されるしきい値の 1,000 ボルトを大幅に下回りました。標準的な非 ESD ストレッチャーで同じテストを実行すると、5,000 ボルトを超える電荷が発生しました。

臨床用途には、高流量酸素を使用する MRI スイート、可燃性物質が存在する可能性がある介入処置を実行するスイート、ESD によって損傷する可能性がある敏感な RF コイルを備えたスイートが含まれます。このストレッチャーは、機器とボアの間の距離が短いため、機器からの静電気放電が患者に到達する可能性がより高い、オープンボア設計の MRI システムにも推奨されます。

オプションのアクセサリには、デッキをカバーし、導電性を維持しながら患者のさらなる快適さを提供する ESD 対応マットレス パッドが含まれます。導電性ポリマーシャフトを備えたESD安全なIVポール。導電性ウェビング付きの ESD 対応拘束ストラップのセット。メーカーは、出荷前に各ストレッチャーの表面抵抗率測定を文書化した ESD 準拠の証明書を提供します。

• ESD安全マットレスパッド
• 導電性ポリマーシャフトを備えたESD安全IVポール
• 導電性ウェビング付きの ESD 対応拘束ストラップのセット
• ESD適合証明書（メーカー提供）
