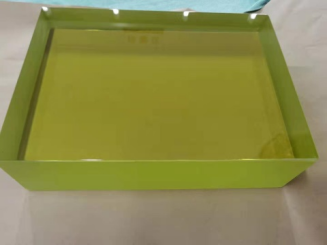

医療および産業用途向けの優れた遮蔽性能を備えた密度 5.5 G/cm3 X 線防護ガラス

鉛ガラスは、単に鉛を添加した普通のガラスではありません。それは均質な無機材料シリカ (SiO2)、酸化鉛 (PbO)、およびその他の改質剤を約 1,350°C で溶かすことによって形成されます。酸化鉛の含有量は通常、次の範囲です。55～72重量％これにより、透明性を維持しながらガラスに放射線遮蔽特性が与えられます。

リードには高い原子番号 (Z = 82)。 High‑Z 材料は、主に X 線およびガンマ線と相互作用します。光電効果、入射光子は完全に吸収されます。光電吸収の確率は Z4/E3 に比例します。 140 keV のガンマ線 (⁹⁹ᵐTc) の場合、鉛の吸収係数はカルシウムの吸収係数 (Z=20、コンクリートの主成分) の約 10 倍、炭素の吸収係数 (Z=6、プラスチックの場合) の 100 倍です。

主要な物理式– 線形減衰係数 μ ≈ ρ × (Z⁴/E³)。通常の窓ガラスのμ = 0.15 cm-¹ と比較して、Jovvi 鉛ガラスは 140 keV で μ = 2.5 ～ 3.5 cm-¹ を達成します。

酸化鉛を添加すると光の透過率が低下します。 Jovvi は次のようにしてバランスを取ります。

• 使用する高純度シリカ(99.9%) 曇りの原因となる不純物を最小限に抑える

• 制御する酸化還元状態(Fe2⁺/Fe3⁺比) ニュートラルな灰緑色の色合いを維持します。

• 両面を研磨することで、粗さ <10 nm（標準フロートガラス：50～100nm）

結果：2.8mm鉛相当パネル（物理厚さ16mm）で伝送可視光の 82 ～ 84%– 一般的なウィンドウ画面に相当します。

公称値 (例: 2.5 mm Pb) は、中央だけでなくパネル全体で達成する必要があります。 Jovvi の対策9点1.2×0.8mのパネルに。最大偏差:±0.05 mm 鉛(変動が 2% 未満に相当)。

ガンマ線照射下では、純粋な鉛ガラスが形成されますカラーセンター– ガラス網目に閉じ込められた穴が青色光を吸収し、黄褐色の変色を引き起こします。ジョヴィ氏はこう付け加える。0.8 ～ 1.2 wt% 酸化セリウム (CeO₂)、安定したカラーセンターになる前に穴をトラップします。

テストデータ: 1,000 時間の連続 ⁶⁰Co ガンマ線照射 (1 Gy/時間、⁹⁹ᵐTc は通常の作業量 10 年に相当)。 Jovvi 核グレード: ΔE = 2.1 (かろうじて検出可能)。 CeO₂ を含まない一般的な鉛ガラス: ΔE = 11.7 (ひどい茶色、30% の光損失)。

気泡が 0.5 mm を超えると、局所的なシールド効果が低下します (ガラス密度が低下します)。ホットラボのビューポートでは、シリンジの目盛りに気泡が入ると投与エラーが発生します。

核グレードのガラスは、焼きなましされた（徐冷）内部応力を緩和します。偏光器による残留応力測定：<20nm/cm(ASTM F218 では 35 nm/cm が許容されます)。応力が低いため、熱サイクル中（エアコンのオン/オフ、冬/夏など）の自然破壊が防止されます。

刃先強度: すべてのエッジが面取りされた（0.5×45°）400グリットまで研削します。ホットラボ小型パネルに化学強化 (イオン交換) が利用可能 – エッジ強度が 2 倍に増加します。

一般的なセットアップ: ガンマ カメラは患者の周りを 180 ～ 360°回転します。制御ブースは 3 ～ 5 メートル離れたところにあります。

Jovvi仕様:

• 鉛当量: 2.5 ～ 3.0 mm Pb

• 物理的な厚さ: 14 ～ 18 mm

• パネルサイズ：1,200×800mm（ガントリー全体が見える程度）

• 光透過率：82～84%

特別なデザイン機能:広い視野角– 45°軸外での透過率低下は 10% 未満。技師はコンソールに座ったまま、体を回転させることなく患者を観察できます。

挑戦: 511 keV の光子には、リード約 4 mm の半値層があります。 5 mm の Pb モノリシック ガラス パネル (厚さ 28 mm) の重量は 110 kg/m² ですが、それでも 511 keV の約 50% を透過します。

Jovvi 複合ソリューション:

• 前面: 2.5 mm Pb ガラス (厚さ 15 mm)

• 中央: 10 mm 鉛アクリル (140 keV で 2.5 mm Pb eq.、511 keV で 1.5 mm)

• 背面: 2.5 mm Pb ガラス (厚さ 15 mm)

• 合計 511 keV の透過:<15%

• 重量: 70 kg/m² (モノリシックより 36% 軽量)

オプティカルボンディング: 3 つの層は UV 安定性接着剤で接着されています。熱サイクル (-10°C ～ +40°C) 下でも曇り、二重像、層間剥離はありません。

設定: ヒュームフードまたは層流キャビネットに取り付けられた鉛ガラスパネル (通常は 400×300 mm または 500×400 mm)。

Jovvi仕様:

• 鉛当量: 2.5 mm Pb (短い処理時間には十分)

• 物理的な厚さ: 14 mm

• 反射防止（AR）コーティング両側 – フードライトの眩しさを排除します

• 中央クリアゾーン: 直径 150 mm、気泡ゼロ >0.2 mm

人間工学に基づいた利点: 薬剤師は目に負担をかけずに 30 cm の距離で 0.01 mL シリンジの目盛りを読み取ることができます。

設定: ナースステーションの窓から病室へ。患者は 200 ～ 800 mCi ¹³¹I (364 keV ガンマ線) を受けます。

Jovvi仕様:

• 鉛当量: 3.5 ～ 4.0 mm Pb

• 物理的な厚さ: 20 ～ 24 mm

• パネルサイズ：800×600mm（観察に適したサイズ）

• 光透過率：76～80％

重要な要件:ゼロディストーション– 看護師は患者の意識、呼吸、肌の色を正確に評価しなければなりません。 Jovvi は光学的平坦性証明書 (1 m で <0.1 mm) を提供します。

大規模な核医学部門には、廊下に沿っていくつかの制御ブースがあることがよくあります。ガラスの色合いが一貫していないため、視覚的に混乱が生じます。

Jovvi ソリューション:バッチマッチガラス– すべてのパネルは同じ溶融バッチからのものです。 Jovvi は、色の一貫性証明書を提供します (任意の 2 つのパネル間の ΔE <1.0)。

酸化鉛 (PbO) の各バッチの不純物: ヒ素 (<0.01%)、アンチモン (<0.005%)、鉄 (<0.02%) が検査されます。証明書は 20 年間保存されます。

1. X線透過イメージング(80 kV、2 mA) – 鉛の縞模様、0.2 mm 以上の気泡、内部亀裂が見られます。

2. 減衰測定– 140 keV 線源 (⁹⁹ᵐTc またはフィルター処理された X 線)。 9 点グリッド。すべての点が公称値の ±0.05 mm Pb 以内であれば合格です。

3. 光学検査– ライトボックス (10,000 ルクス) – 気泡、傷、脈理。

4. 平面度– レーザー干渉計 – 1 m で <0.1 mm。

• ISO 13485:2016– 医療機器の品質管理

• ISO 9001:2015– 一般的な品質管理

• CEマーキング– クラス I 医療機器 (EU)

• FDA 510(k)– X線遮蔽ガラスに利用可能

• RoHS3– 準拠（医療上の必要性により鉛が免除されています）

• 適合証明書 (シリアル番号、鉛等量、寸法)

• 140 keV 減衰試験レポート (9 点グリッド)

• CeO₂含有証明書（耐褐変性の証明）

• 気泡検査写真（ホットラボパネルの中央ゾーン）

• 取付説明書（トルク仕様、ガスケットの種類、リードテープの貼り方）
